節流裝置1

一、產品概述

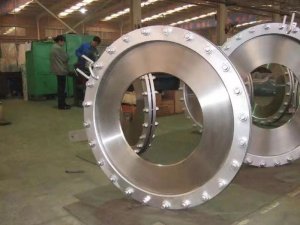

節流裝置是安裝在流體管道中，使流體的流通截面發生變化，引起流體靜壓變化的一種裝置。 當流體流經管道內的節流件時，流速將在節流件處形成局部收縮，因而流速增加，靜壓力降低，于 是在節流件前后便產生了壓差。流體流量愈大，產生的壓差愈大，這樣可依據壓差來衡量流量的大 小?；A：流體連續性方程（質量守恒定律）和伯努利方程（能量守恒定律）。常用的節流裝置有噴 嘴、孔板和文丘利管。 差壓式流量計特點： 歷史悠久、技術成熟、應用最廣泛。節流式特點結構簡單、使用壽命長，適應能力強，幾乎能 測量各種工況下的流量。

三、技術指標

測量介質：氣體、液體、蒸氣

公稱通徑：12.5～40mm 50～1000mm（DN12.5～40mm 為本體內藏式小孔板）

測量精度：±1% ±1.5%

介質溫度:–40℃～500℃

噴嘴 孔板16 材 質：1Cr18Ni9Ti SS304 SS316

法蘭材質：與管道材質相同或設計指定

取壓方式：法蘭取壓式 角接取壓式 環室取壓式 徑距取壓式
